您現在的位置 > 首頁 > 流量儀表 > 插入式渦街流量計 |
 |

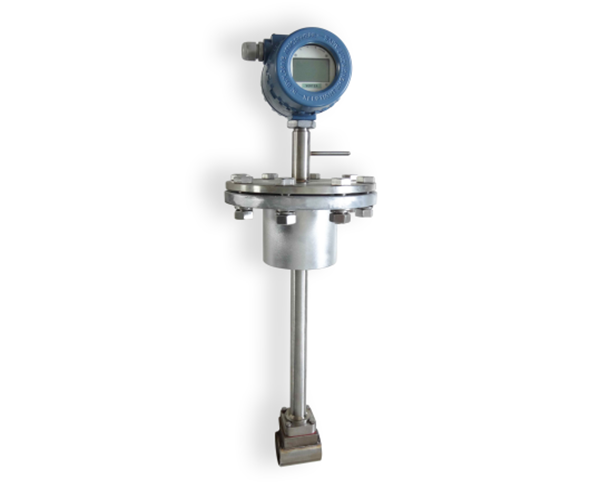

SKLUCB型插入式渦街流量計
防爆合格證編號：CNEx23.2893X
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
插入式渦街流量計概述：
SKLUCB型插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。插入式渦街流量計特點是壓力損失小,量程范圍大，精度好,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種理想的流儀表。。 SKLUCB 型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。 插入式渦街流量計工作原理： 按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。 插入式渦街流量計外形尺寸圖  插入式渦街流量計安裝定位尺寸:
1、可測量蒸汽,氣體,液體的體積流量和質量流量； 2、無機械運動部件,測量精度,結構緊湊維護方便； 3、壓力損失小,量程范圍寬；范圍度達1:25； 4、采用消擾電路和抗振傳感頭； 5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能； 6、可測介質溫度達+250℃。 7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）； 插入式渦街流量計技術參數:
插入式渦街流量計型號及功能選擇
插入式渦街流量儀表安裝步驟： 1．在管道上用氣焊開一個略小于φ100mm 的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利。 2．在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。 3．將球閥及傳感器安裝在焊接好的發蘭上。 4．調節絲杠，使插入深度符合要求（ 保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。 5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動) 6．檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟 5、6。 渦街流量計系列產品有：插入式渦街流量計；氣體渦街流量計；蒸汽渦街流量計；帶溫壓補償一體式渦街流量計； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
